Il s'agit de présenter brièvement la partie matérielle d'un Ordinateur (PC) et des appareils périphériques

Les exercices

Exercice 1.1 : Un petit tour sur le module "PC" du CDROM de l'AWT
Exercice 2.1 : S'y retrouver sur une carte mère
Exercice 2.2 : Reconnaître les ports (ça se branche où ?)
Exercice 2.3 : Intérieur PC
Exercice 2.4 : MegaLand : les unités de mesure
Exercice 3.1: Connaître son clavier
Exercice 3.2: Le puzzle = maniement de la souris (clic gauche - clic droit - double clic - cliquer/glisser)
Exercice 3.3: Le quizz hardware
top

1 - Le PC et ses périphériques

Exercice 1.1 : Un petit tour sur le module "PC" du CDROM de l'AWT
top

2 - L'unité centrale (UC)

2.2.1 - Le boitier

Adaptation du boitier au type de carte mère
Etre attentif à la ventilation (espace) (juste rapport entre efficacité et encombrement)
Evolution : penser au nombre d'emplacements pour HD (disques durs) - CRROM - DVD... (attention aux formats compacts) Avoir des connecteurs USB et Firewire en façade est un plus
Pour la décoration, on fabrique désormais des "PC tunning"

à l'intérieur : - Bloc d'alimentation - La carte mère - Ports et connecteurs

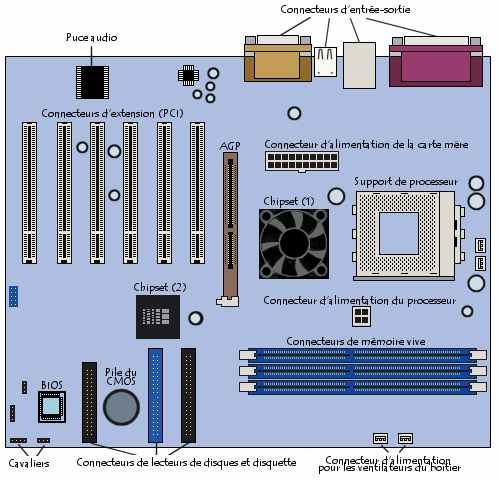

2.2.2 - La carte mère

On l'appelle la colonne vertébrale du PC car tous les éléments y sont ensuite raccordés

La carte mère détermine le type de matériel (cartes) qui pourra y être raccordé

On ne pourra pas mettre n'importe quel processeur sur n'importe quelle carte mère

Il faudra veiller aux normes des différents connecteurs
ISA => VesaLocalBus=>PCI=>PCI Express

De la même manière on vérifiera les ports intégrés à la carte mère (tendance à la disparition du port série) ainsi que leur norme (USB 2.0). Idem pour les types de RAM

Dernier point, certaines cartes mères proposent l'intégration de fonctions (réseau, son)

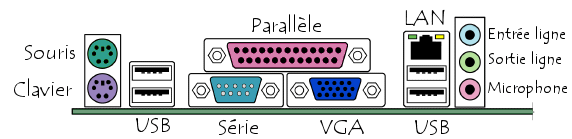

Les ports de communication

USB On peut y brancher n'importe quel appareil (même à chaud) ayant une connexion USB
LAN Local Area Network = réseau (relier les PC entre eux pour qu'ils puissent échanger des informations)
Série Permet de raccorder des appareils (appareil éteint) : décodeur satellite, souris ou modems anciens.
On l'appelle également le port COM (mâle).
VGA Permet d'y raccorder l'écran (sortie écran)
Parallèle Port utilisé pour raccorder une imprimante (l'autre solution plus récente et rapide est l'USB)

Exercice 2.1: Eléments de la carte mère - Exercice 2.2 : Reconnaître les ports

2.2.3 - Le processeur

C'est le calculateur (le cerveau) du PC, il est composé de plusieurs millions de transistors.

2.2.4 - Les mémoires au sein de l'UC

ROM Mémoire utilisée par le BIOS => Read Only Memory
On peut la flasher (la mettre à jour)
Mémoire cache Mémoire permettant de gagner en performance ( très rapidement mais très cher)
Mémoire vive RAM Mémoire volatile (Attention à la coupure de courant).Elle se présente sous forme de barrettes à enficher sur la carte mère (attention aux normes et à la compatibilité)..
Elle permet d'utiliser plusieurs programmes simulanément et d'espacer les sauvegardes. Ses performances ont énormément évoluée.
Norme : 4Mb en 1992 (vitesse : 60ns) à 512Mb voir 1Gb de nos jours (vitesse : 1ns)
Il ne faut pas descendre en dessous de 1Gb pour envisager du traitement vidéo, son ou image
Combien avez-vous de RAM ? Démarrer - Panneau de configuration - Système
Mémoire virtuelle Espace du HD permettant de stocker les résultats (swap). Elle est la plus lente et n'est utilisée que lorsque la RAM est saturée.
Exercice 2.3 : Intérieur PC

2.2.4 - Les mémoires de stockage

8 bits (binaire) = 1 byte = 1 octet => A = 0100 0001
  octet
 Kilo-octet
 Méga-octet
 Giga-octet
 Téra-octet Péta-octet
1octet=byte 1
Ko ou Kb 2^10
1024 o		 1
Mo ou Mb 2^20
1 048 576 o		 Ko^2
1024 Ko		 1
Go ou Gb 2^30
1 073 741 824 o		 Ko^3
1 048 576 Ko		 Mo^2
1024 Mo		 1
To ou Tb 2^40
1 099 511 627 776 o		 Ko^4
1 073 741 824 Ko		 Mo^3
1 048 576 Mo		 Go^2
1024 Go		 1
Po ou Pb 2^50
1 million de milliards o		 Ko^56
+- 1 000 milliards Ko		 Mo^4
+- 1 milliard Mo		 Go^3
+- 1 milliard Go		 To^2
1024 To		 1
Page(s)
(1000 car.)		 1 caractère 1 1 000 1 000 000 Bibliothèque nat.
de France		 tous textes
depuis 0JC
Son CD     6 secondes 1H 1/2 62 jours 170 année
Vidéo       50 secondes 14 heures 19 mois

  Disquette
 CDROM Clé USB
 DVD HD
Capacité Max 1,44 Mo 650 Mo 256 Mo à 1 Go 4,7 à 17 Go 40 à 200 Go

Il faut pense à défragmenter les disques durs. Hiérarchie des lecteurs : A: (disquette) C: HD(boot) D:HD2 ou 1er lecteur CD/DVD...

Exercice 2.4 : MegaLand : les unités de mesure
top

3 - Les Périphériques

3.1 - L'écran

Type Cathodique Plat
Inconvénient Encombrant Plus cher
Taille en pouces (")
17"=
 =15"
Résolution (dépend de la taille de l'écran) 1024 x 768
Pitch = écartement des pixels(points) exprimés en mm 0,25
Temps de réponse <10 ms !

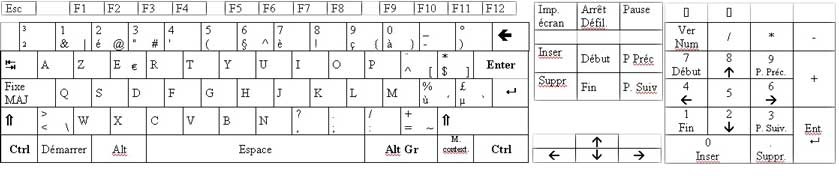

3.2 - Le clavier


Exercice 3.1: Connaître son clavier Usage des touches

3.3 - La souris

Clic gauche = sélection (usage normal de la souris)
Clic droit = appel d'un menu contextuel (menu adapté à l'endroit où l'on clique)
Molette/Roulette = molette qui permet de faire défiler une page en hauteur

Exercice 3.2: Le puzzle (clic gauche - clic droit - double clic - cliquer/glisser)

3.4 - L'imprimante

  Matricielle Jet d'encre Laser
Qualités c'est dépassé
(carbone ? ;-)		 L'imprimante privée
Couleur à bon marché
Vitesse correcte		 L'imprimante professionnelle
Couleur : très chère
Vitesse élevée
Plus économique à grand tirage

3.5 - Autres

Clé USB Petit disque dur en porte clé : 1Go +- 25€
Lecteur/Graveur de CD/DVD

Pour les DVD attention aux doubles couches !
Attention entre la vitesse maximale de gravure matérielle et le support
Attention au fomat (RW- et RW+ ou mieux RW+-)
Scanner

Permet de numériser (du papier vers le PC) un document.
Ne prendre en considération que les limites physiques (et non logicielles)
Carte réseau

Permet de faire communiquer plusieurs PC ensemble.
Le débit doit être de 100Mb/s
Impérative pour utiliser un router (modem évolué)
Modem

Interne ou externe, il permet de se connecter à Internet. Nous lui préférons un router (plusieurs PC).
Attention, le modem est dépendant du type de communication (analogique, ISDN, ADSL)

Table à digitaliser Permet de desssiner sur une table et de reproduire le dessin à l'écran
Plotter Imprimante spéciale pour les graphiques et plans
Enceintes Avec le son c'est mieux
Webcam Pour communiquer via le Net
Et aussi.. Appareil photo numérique, caméra numérique...
